HBM傳感器的安裝附件

               8bC廣州南創電子科技有限公司
稱量容器與監控填充狀態時, 需考慮因溫度變化而產生的容器與支架的水平運動。剛性安裝附件阻止這一運動， 最終產生水平側向力， 導致產生測量偏差。這一作用力有時使傳感器損壞甚至完全斷裂。此狀況可能出現在負荷加載點處， 偏心的負荷與斜向負荷可能產生扭力和側向力， 因此需選擇能避免溫度變形或其他因素引起的水平力的結構。 8bC廣州南創電子科技有限公司
使用安裝附件裝配傳感器的準則， 是排除多方面的干擾。因而要求視應用而定選擇具體的安裝附件。8bC廣州南創電子科技有限公司

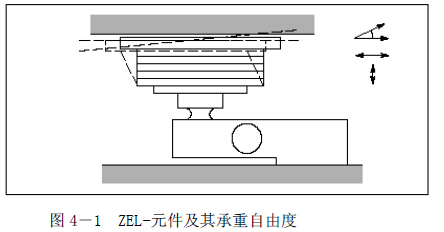

1、 彈性支承體 8bC廣州南創電子科技有限公司
    典型的彈性支承體是許多重迭安置的鋼板和膠層， 通過硫化過程互相連結的。很小的力也會使上面和下面的負荷引導面平行移動。所以最上支承板能避免側向力， 而不給傳感器下支承板附加力。容器和傳感器之間的水平平移最多可達15mm。同時， 在平移中產生回復力 ， 使容器又回到起始點， 此力與負荷無關， 而正比于平移距離，根據彈性支承體型號的不同可達800 牛頓， 這一支承能平衡傾斜達1.7° 的容器。 8bC廣州南創電子科技有限公司
尤其對沖擊式的負荷振動和其他由外部引發的振動， 彈性支承體的阻尼作用是有利的。此外， 彈性支承體被設計成良好絕熱，其層式結構使容器與傳感器之間的熱傳導為極小。為限制側向偏移，只要設置端點偏移保護，而無須操作部件。8bC廣州南創電子科技有限公司
盡管無需通常的導桿束縛， 重心不穩時需確保容器被結實固定。在容器稱量領域內， 彈性支承體是能滿足低中精度要求的成本低廉與簡單的構件。 8bC廣州南創電子科技有限公司
8bC廣州南創電子科技有限公司
2、擺式傳感器 8bC廣州南創電子科技有限公司

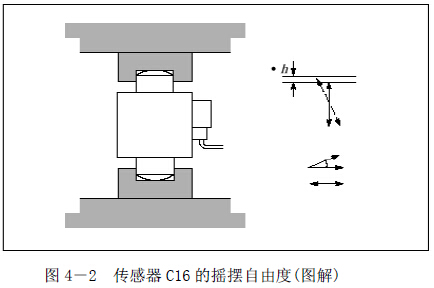

2.1 雙搖柱擺式傳感器 8bC廣州南創電子科技有限公司
這是對在重量加載偏心時， 能自主地回到起始點而設計的HBM傳感器， 這里利用了穩定平衡的物理特性。身為擺動體的傳感器占有負荷引導面， 其曲率半徑大于傳感器高度。對初始位的搖擺導致加載點升高， 從而使傳感器自歸中。 8bC廣州南創電子科技有限公司
在技術參數表中允許的最大搖擺度， 如對C16/40T 型， 最大為13毫米/5°，此值不應該有誤差， 因搖擺過大會破壞傳感器和負荷導入點， 這個問題可簡單地通過調節裝配結構的阻擋器到適合的位置來解決。對易于安裝，成本低廉而言， 上下各一個HBM 壓頭就足夠了， 防旋轉保險裝置可阻止軸向的旋轉運動。 8bC廣州南創電子科技有限公司
  HBM 雙搖柱擺式傳感器C16 的額定負荷為20 噸到200 噸， 它適于中高精度要求。8bC廣州南創電子科技有限公司
8bC廣州南創電子科技有限公司

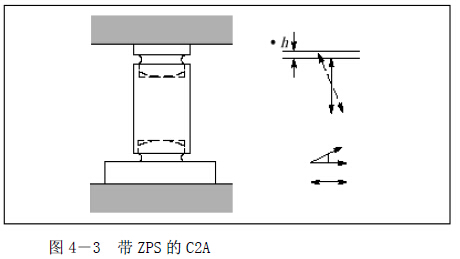

2.2  擺支承和擺支承座 8bC廣州南創電子科技有限公司
帶有擺支承和擺支承座的標準梁式傳感器和C 系列傳感器能達到自歸中的性能， 這就使制造高精度容器秤成為可能。擺支承的結構形式， 能達到3° 的偏移而沒有明顯誤差， 支承點的水平位移可以被限定在一定范圍內。多數ZPL 型擺支承由二個支承座和一件柱式支承組成， 對ZPS 型擺支承僅僅柱式支承和EPO3 壓頭各一個就能滿足要求。 8bC廣州南創電子科技有限公司
擺支承在位移中加載點相對于出發點被略加提高。由此產生回復力， 這個回復力使系統回到初始狀態， 因此擺支承和擺支承座可看成是自歸中的。 8bC廣州南創電子科技有限公司
同時它們被證明是容易安裝的， 固緊容器或平臺的側面的導桿是不必要的。值得推薦的是通過端頭偏移保護來限制側向偏移。就象應用彈性支承體一樣， 為了安全的需要， 應保證容器有抬升保護和墜落保護。 8bC廣州南創電子科技有限公司
